Регуляторы давления

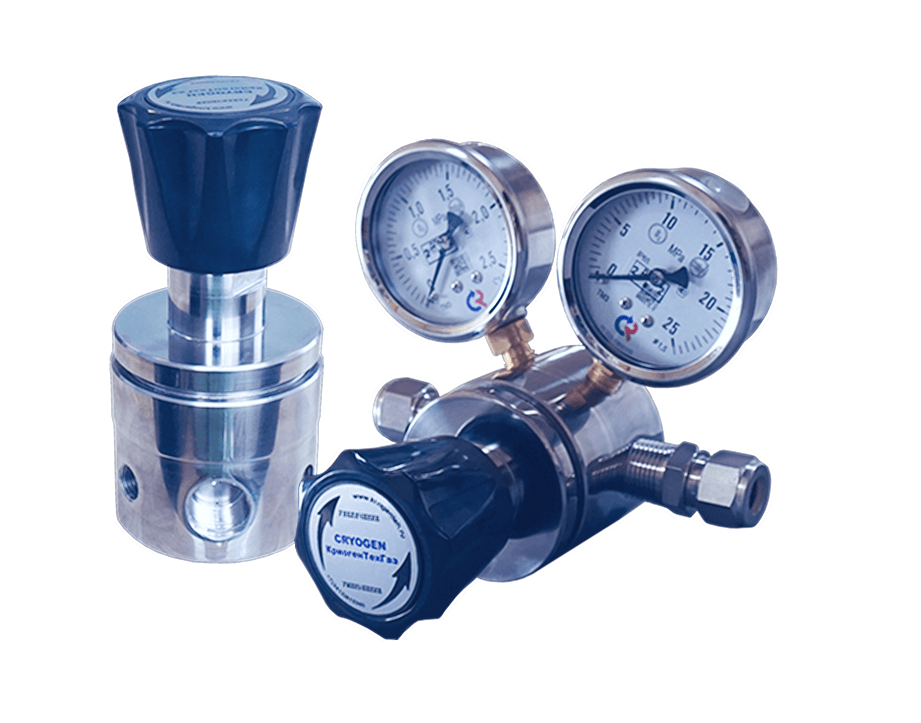

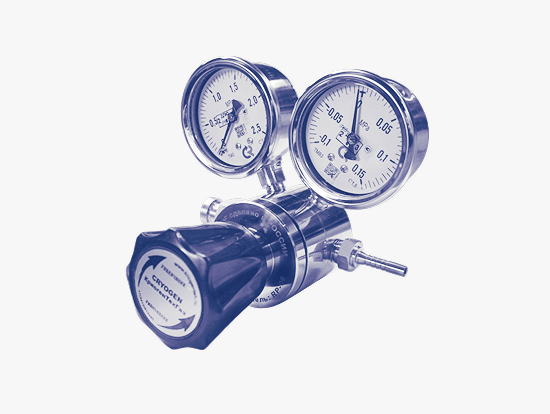

Регулятор давления RP-06
регулятор редуктор давления для чистых газов
КриогенТехГаз — отечественный производитель регуляторов давления. Мы уверены в качестве оборудования, т.к. проводим испытания каждого регулятора.
Регуляторы давления нашего производства имеют 3 входных и 3 выходных порта, что позволяет регулятору работать как слева направо, так и справа налево. Порты под манометры в исполнении М12х1,5 или NPT1/4.
Мы предлагаем серию RP-06 регуляторов давления, которые отличаются своей прочностью и надежностью благодаря использованию мембраны из нержавеющей стали. Корпус из нержавеющей стали или латуни для чистых и технических газов. Данная конструкция обеспечивает работу регулятора даже в экстремально низких температурах до -55 °C, а также обеспечивает возможность использования при входном давлении от 0 до 25 МПа (250 бар) и расходом газа или жидкости, не превышающего 80 нм3/ч.
Рабочие среды
Максимальная пропускная способность
80 нм3/ч
Количество портов
6 (Вход — 3, Выход — 3)
Присоединительные размеры
вариант 1 — NPT1/4;
вариант 2 — Вход и выход: NPT1/4,
порты под манометры: М12х1,5
Входное давление
0 — 25 МПа (до 250 бар)
Выходное давление
0 — 1,7 МПа (до 17 бар)
Диапазон температуры эксплуатации
от -55 °C до +60 °C
Материал корпуса
нержавеющая сталь AISI316, никелированная латунь, латунь ЛС-59
Производитель
Россия, «КриогенТехГаз»
азот N
2
аргон Ar
гелий He
кислород О
2
воздух Air
закись азота N O
2
углекислый газ CO
2
водород H
2
ацетилен C H
2
2
метан CH
4
3
8
пропан C H
4
10
бутан C H
3
аммиак NH
ксенон Xe
неон Ne
2
этилен CH
2
сероводород H S
хлор Cl
угарный газ CO
Рабочая среда
аргон Ar
гелий He
воздух Air
3
8
пропан C H
ксенон Xe
неон Ne
хлор Cl
угарный газ CO
азот N
2
4
10
бутан C H
3
аммиак NH
2
этилен CH
ацетилен C H
2
2
водород H
2
углекислый газ CO
2
закись азота N O
2
кислород О
2
2
сероводород H S
метан CH
4
регулятор редуктор давления для чистых газов из нержавеющей стали
регулятор редуктор давления для чистых газов из нержавеющей стали
Галерея фото
чертежи
регулятор давления для чистых газов
Код для заказа регулятора давления
пример кода
1
RP-1
2
— 25
3
— 2,5
4
— 80
5
— 1
6
— 2
7
— 8
8
— S
Расшифровка
RP-1, RP-06
Модель
1
25 МПа
Давление на входе
2
2,5 МПа
Давление на выходе
3
80 нм3/ч
Расход
4
0 — без всего; 1 — с манометрами; 2 — только предохранительный клапан; 3 — с манометрами и предохранительным клапаном
Конфигурация
5
6
0 — без всего
1 — Ниппель + гайка G1/2
2 — Ниппель + гайка G3/4
3 — Ниппель + гайка СП21.8
4 — Ниппель + гайка СП21.8LH
5 — Ниппель + гайка G1
6 — Ниппель сфера + гайка М16х1,5
7 — Скоба ацетиленовая
8 — Штуцер М16х1,5
9 — Штуцер G1/2 наружная
10 — Штуцер G3/4 наружная
11 — Штуцер СП21.8 наружная
12 — Штуцер 6М
13 — Штуцер 8М
14 — Ниппель сфера + Гайка М16х1,5 LH
15 — Штуцер 8М
16 — Штуцер NPT1/4 елочка 6-9 мм
17 — Ниппель сфера + гайка 1/2LH
Присоединение на входе
0 — без всего
1 — Ниппель + гайка G1/2
2 — Ниппель + гайка G3/4
3 — Ниппель + гайка СП21.8
4 — Ниппель + гайка СП21.8LH
5 — Ниппель + гайка G1
6 — Ниппель сфера + гайка М16х1,5
7 — Скоба ацетиленовая
8 — Штуцер М16х1,5
9 — Штуцер G1/2 наружная
10 — Штуцер G3/4 наружная
11 — Штуцер СП21.8 наружная
12 — Штуцер 6М
13 — Штуцер 8М
14 — Ниппель сфера + Гайка М16х1,5 LH
15 — Штуцер 8М
16 — Штуцер NPT1/4 елочка 6-9 мм
17 — Ниппель сфера + гайка 1/2LH
Присоединение на выходе
7
8
S — Нержавеющая сталь
N — никелированная латунь
B — латунь
Корпус
