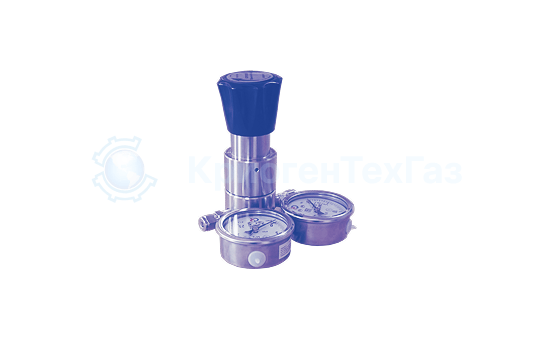

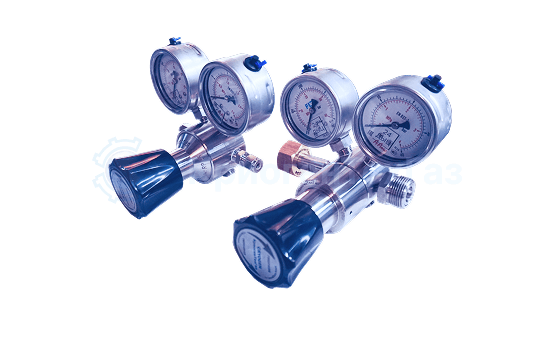

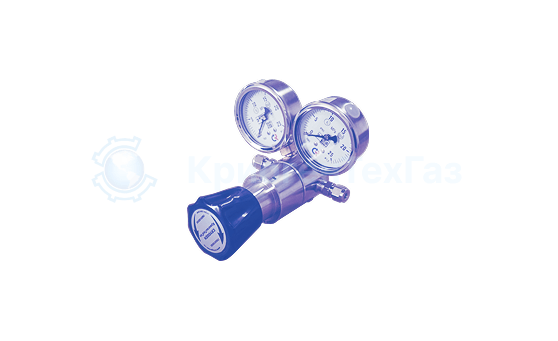

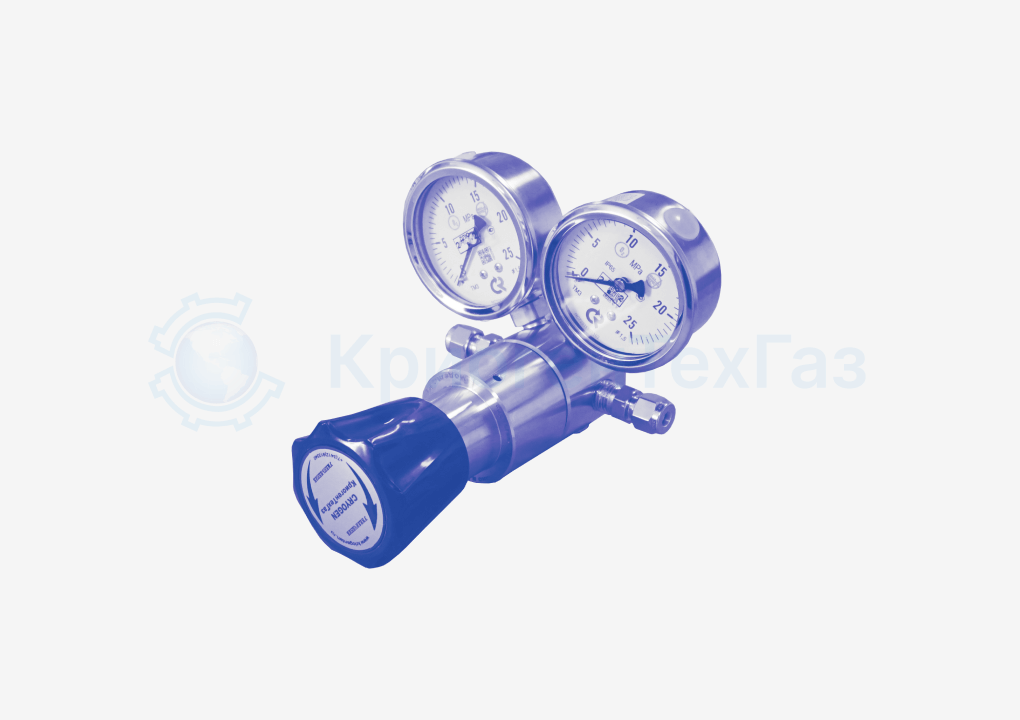

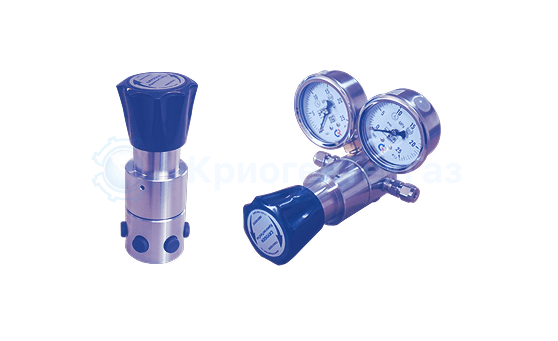

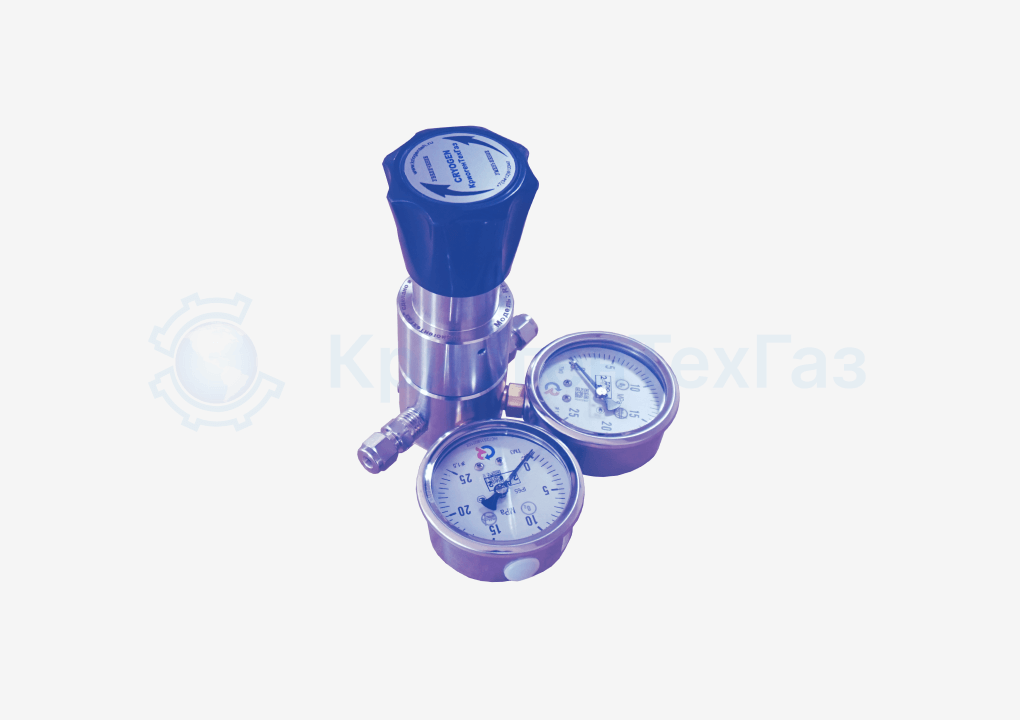

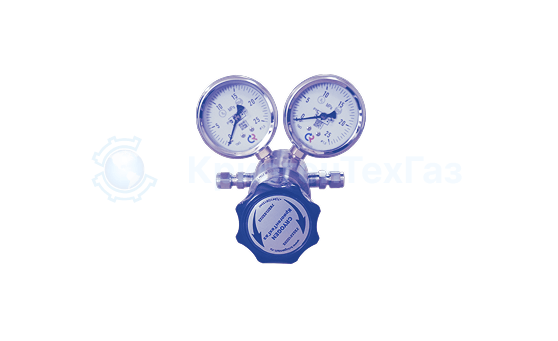

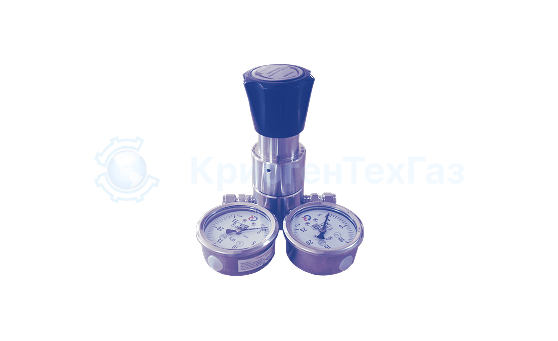

Регулятор высокого давления RP-06Н
Наша компания производит регуляторы высокого давления серии RP-06H, предназначенные для работы в условиях значительного давления и расхода. Они способны функционировать при высоком давлении до 40 МПа (400 бар) и обеспечивают расход газа до 250 нм3/ч.
Производитель
Диапазон температуры эксплуатации
от -40 °C до +74 °C
Выходное давление
0 — 25 МПа (до 250 бар)
Входное давление
0 — 40 МПа (до 400 бар)
Присоединительные размеры
NPT1/4
Максимальная пропускная способность
250 нм3/ч
6 (Вход — 3, Выход — 3)
Количество портов
Материал корпуса
нержавеющая сталь AISI316, никелированная латунь
Россия, «КриогенТехГаз»

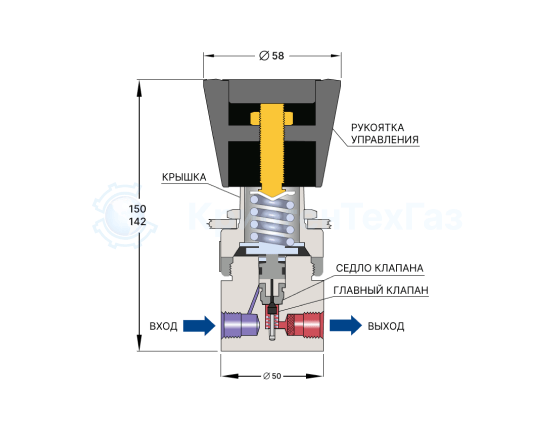

Маховик регулятора RP-06 H

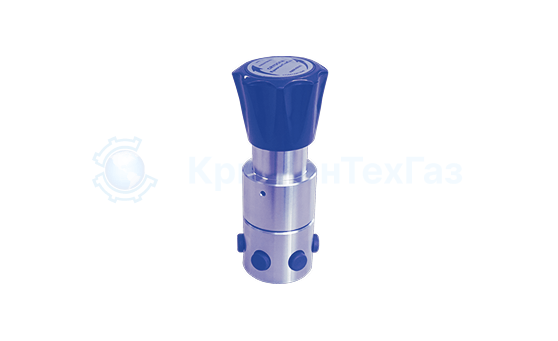

Корпус регулятора RP-06 H
конфигурация

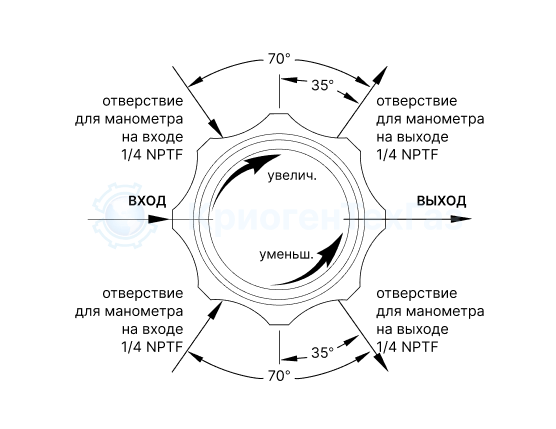

Регуляторы давления нашего производства оснащены тремя входными и тремя выходными портами, что обеспечивает возможность работы в обоих направлениях: слева направо и справа налево. Порты для манометров выполнены в стандартах NPT1/4.
Оборудование, производимое нашей компанией, предназначено для работы с различными типами газов, обеспечивая высокую эффективность и надежность в различных промышленных условиях. Вот перечень газов, с которыми наше оборудование может успешно функционировать:
азот N2
аргон Ar
гелий He
кислород О2
воздух Air
углекислый газ CO2
водород H2
метан CH4
Рабочие среды
сертификаты, подтверждающие качество
RP-1, RP-06, RP-06H
Модель
1
25 МПа
Давление на входе
2
2,5 МПа
Давление на выходе
3
80 нм3/ч
Расход
4
6/7
Присоединение на входе/выходе
0 — без всего
1 — Ниппель + гайка G1/2
2 — Ниппель + гайка G3/4
3 — Ниппель + гайка СП21.8
4 — Ниппель + гайка СП21.8LH
5 — Ниппель + гайка G1
6 — Ниппель сфера + гайка М16х1,5
7 — Скоба ацетиленовая
8 — Штуцер М16х1,5
9 — Штуцер G1/2 наружная
10 — Штуцер G3/4 наружная
11 — Штуцер СП21.8 наружная
12 — Штуцер 6М
13 — Штуцер 8М
14 — Ниппель сфера + Гайка М16х1,5 LH
1 — Ниппель + гайка G1/2
2 — Ниппель + гайка G3/4
3 — Ниппель + гайка СП21.8
4 — Ниппель + гайка СП21.8LH
5 — Ниппель + гайка G1
6 — Ниппель сфера + гайка М16х1,5
7 — Скоба ацетиленовая
8 — Штуцер М16х1,5
9 — Штуцер G1/2 наружная
10 — Штуцер G3/4 наружная
11 — Штуцер СП21.8 наружная
12 — Штуцер 6М
13 — Штуцер 8М
14 — Ниппель сфера + Гайка М16х1,5 LH
15 — Штуцер 8М
16 — Штуцер NPT1/4 елочка 6-9 мм
17 — Ниппель сфера + гайка 1/2LH
18 - Штуцер СП21.8LH наружная
19 - Штуцер G3/8LH наружная
20 - Штуцер под приварку dn14
21 - Штуцер 25М (1")
22 - Штуцер 15М (1/2")
23 - Штуцер с внутренней резьбой NPT1/2
24 - Ниппель + гайка W3/4
25 - Штуцер с наружней резьбой G1/4
26 - Штуцер БРС (Q1SSM-4N)
27 - Ниппель удлиненный + гайка G3/4
28 - Ниппель-штуцер с накидной гайкой G1/4
16 — Штуцер NPT1/4 елочка 6-9 мм
17 — Ниппель сфера + гайка 1/2LH
18 - Штуцер СП21.8LH наружная
19 - Штуцер G3/8LH наружная
20 - Штуцер под приварку dn14
21 - Штуцер 25М (1")
22 - Штуцер 15М (1/2")
23 - Штуцер с внутренней резьбой NPT1/2
24 - Ниппель + гайка W3/4
25 - Штуцер с наружней резьбой G1/4
26 - Штуцер БРС (Q1SSM-4N)
27 - Ниппель удлиненный + гайка G3/4
28 - Ниппель-штуцер с накидной гайкой G1/4
0 — без всего; 1 — с манометрами; 2 — только предохранительный клапан; 3 — с манометрами и предохранительным клапаном
Конфигурация
5
8
S — Нержавеющая сталь
N — никелированная латунь
B — латунь
N — никелированная латунь
B — латунь
Корпус
Расшифровка
1
RP-1 — 25 — 2,5 — 80 — 1 — 2 — 8 — S
2
3
4
5
6
7
8
Код для заказа регулятора давления
пример кода заказа
