Предохранительные клапаны

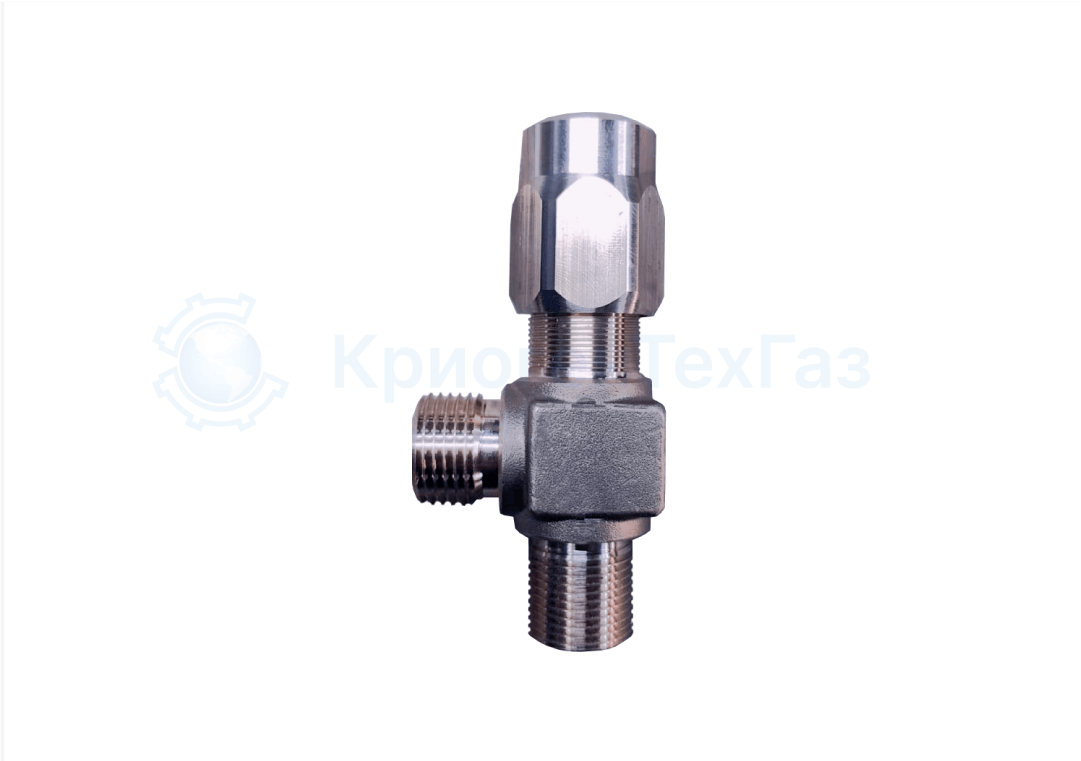

Клапан предохранительный RV-ktg-1

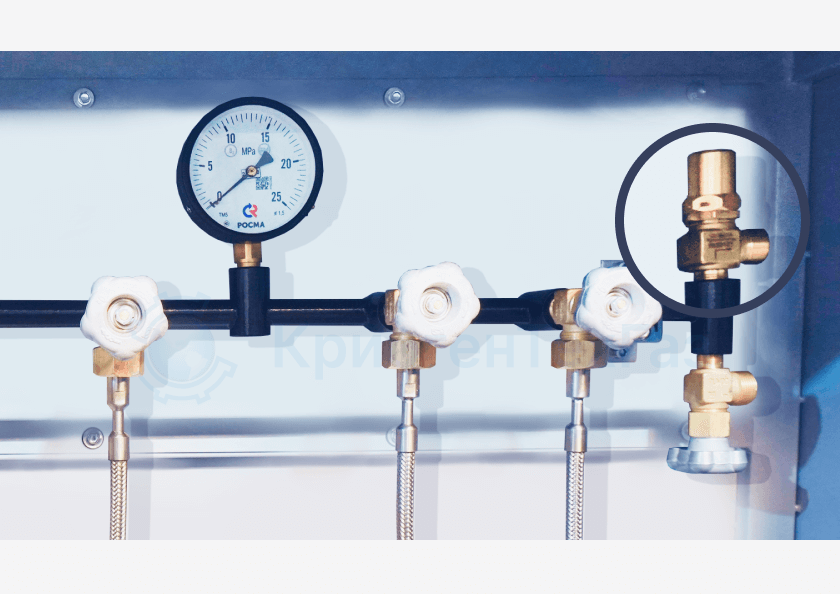

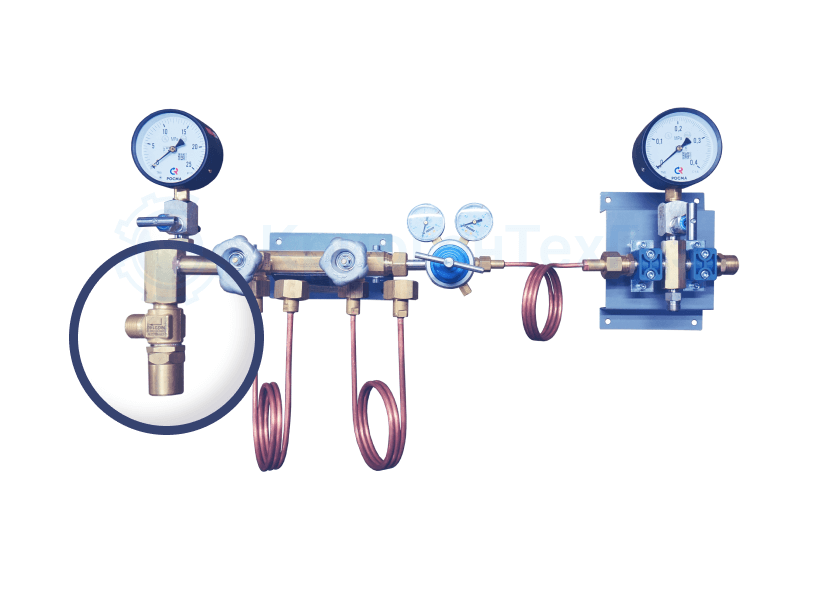

«КриогенТехГаз» производит предохранительные клапаны, предназначенные для защиты резервуаров и систем от избыточного давления и автоматического сброса лишнего давления в рамповых комплексах и газовых магистралях. Клапаны мгновенно открываются при увеличении давления в системе и надёжно закрываются после нормализации уровня.

М20х1,5 — метрические резьбы;
G1/2 — дюймовые резьбы

Тип соединения

Температура эксплуатации

от -50 до +70 °C

Рабочее давление

от 4,0 до 30,0 МПа (40-300 бар)

Ду

4 мм (7 и более под заказ)

Корпус

латунь, нержавеющая сталь

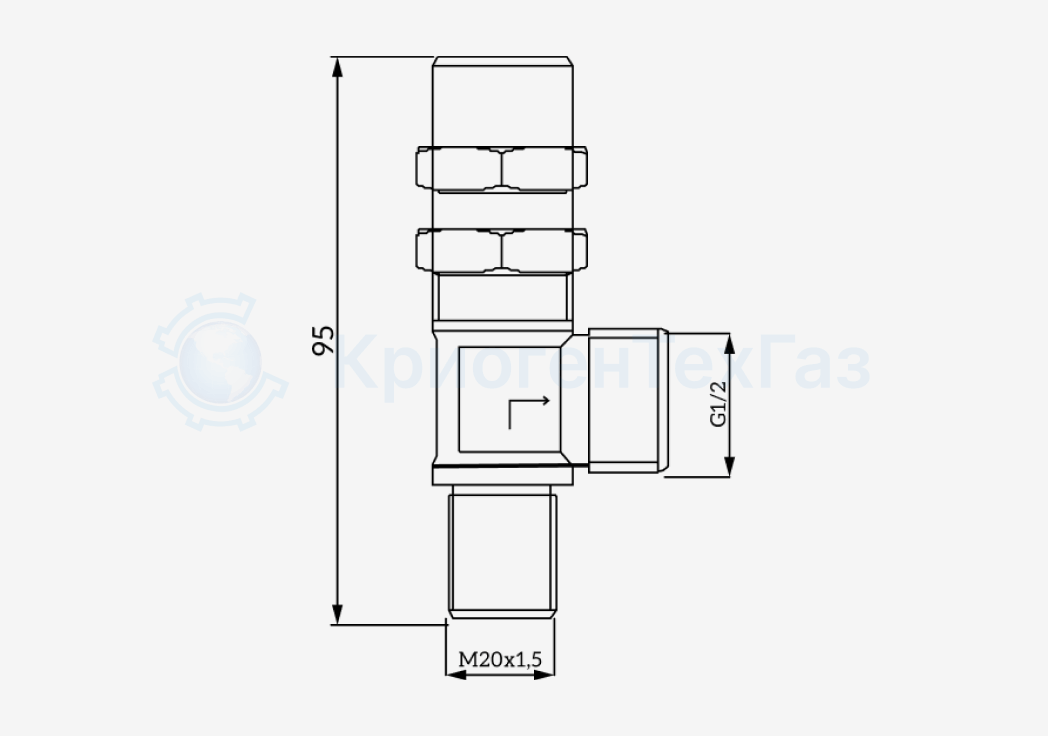

95 мм

Высота изделия

0,33 кг

Масса изделия

Клапан RV-ktg-3
от 0,05 до 1,6 МПа (0,5-16 бар)

Клапан RV-ktg-2 (криогенный)
от 1,6 до 5,0 МПа (16-50 бар)

Подсоединение на входе-выходе

наружная резьба на входе,
наружная резьба на выходе

Клапан RV-ktg-1

от 4 до 30 МПа (40-300 бар)

Клапан RV-ktg-4 (криогенный)
от 1,0 до 4,0 МПа (10-40 бар)

да

Возможность регулировать давление

Рабочая среда

азот N2

аргон Ar

кислород О2

воздух Air

углекислый газ СО2

водород Н2

метан СН4

пропан С4H8

Производитель

Россия, «КриогенТехГаз»

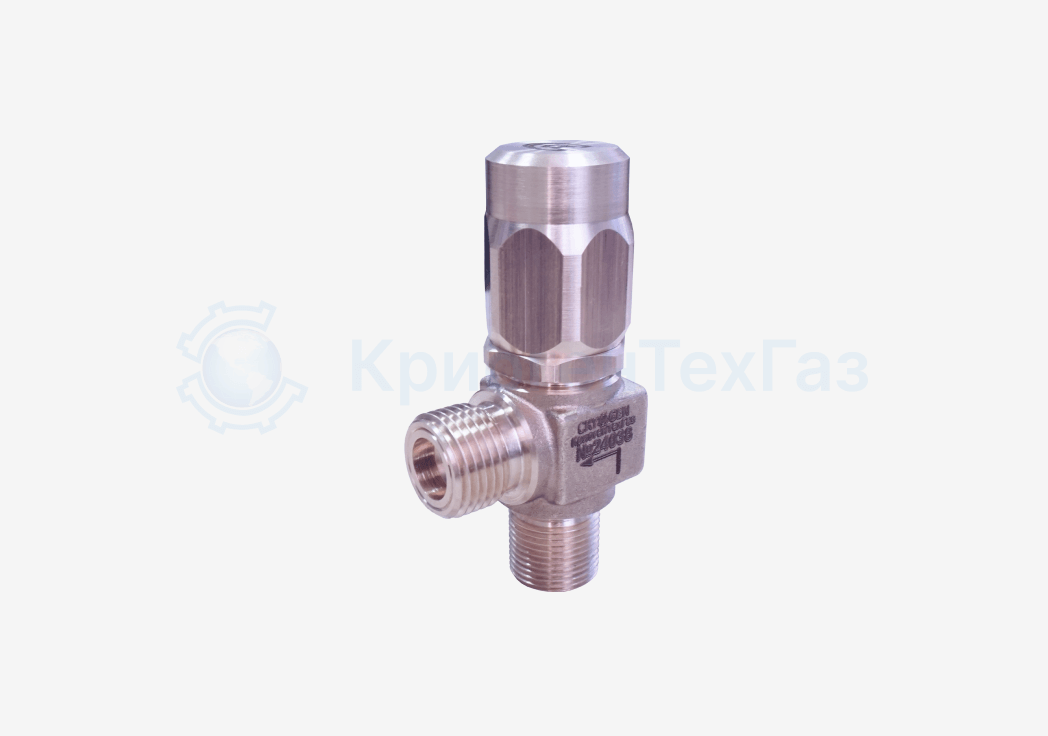

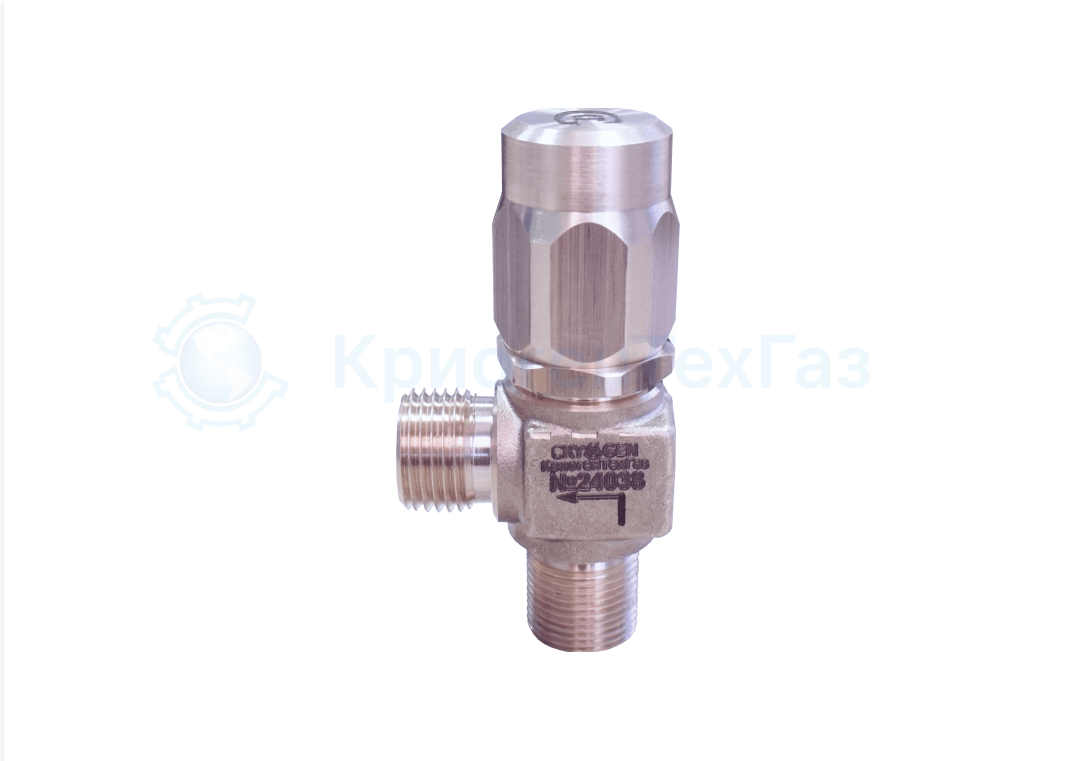

Галерея фото

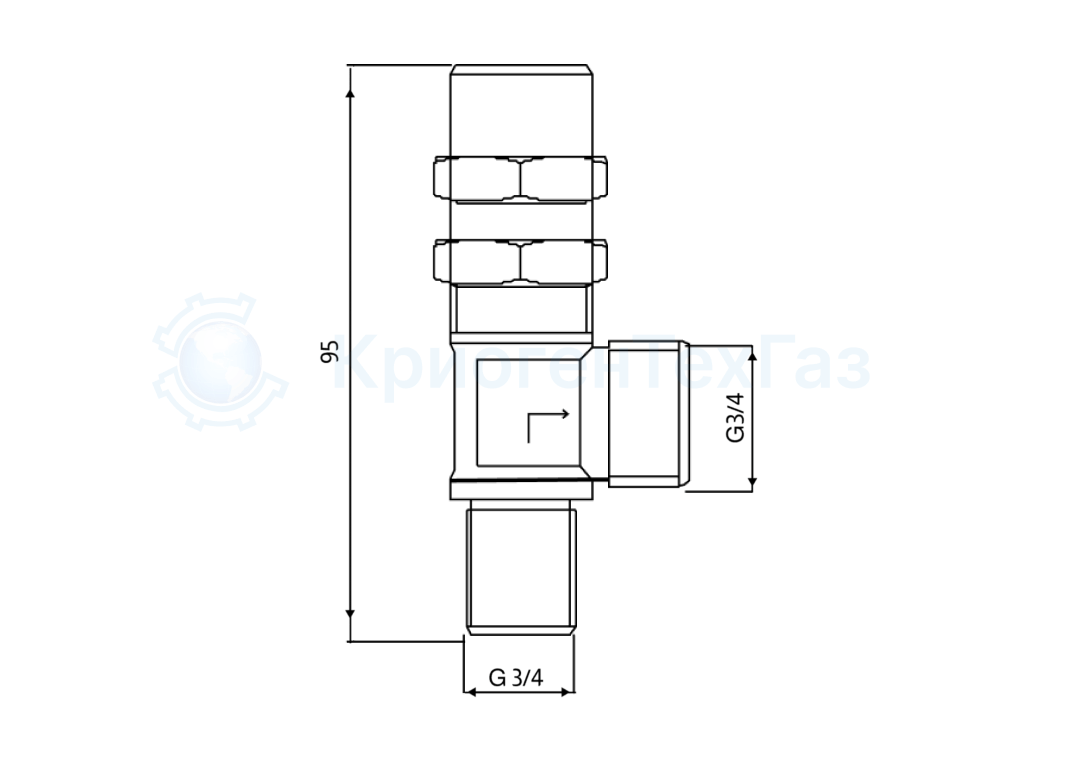

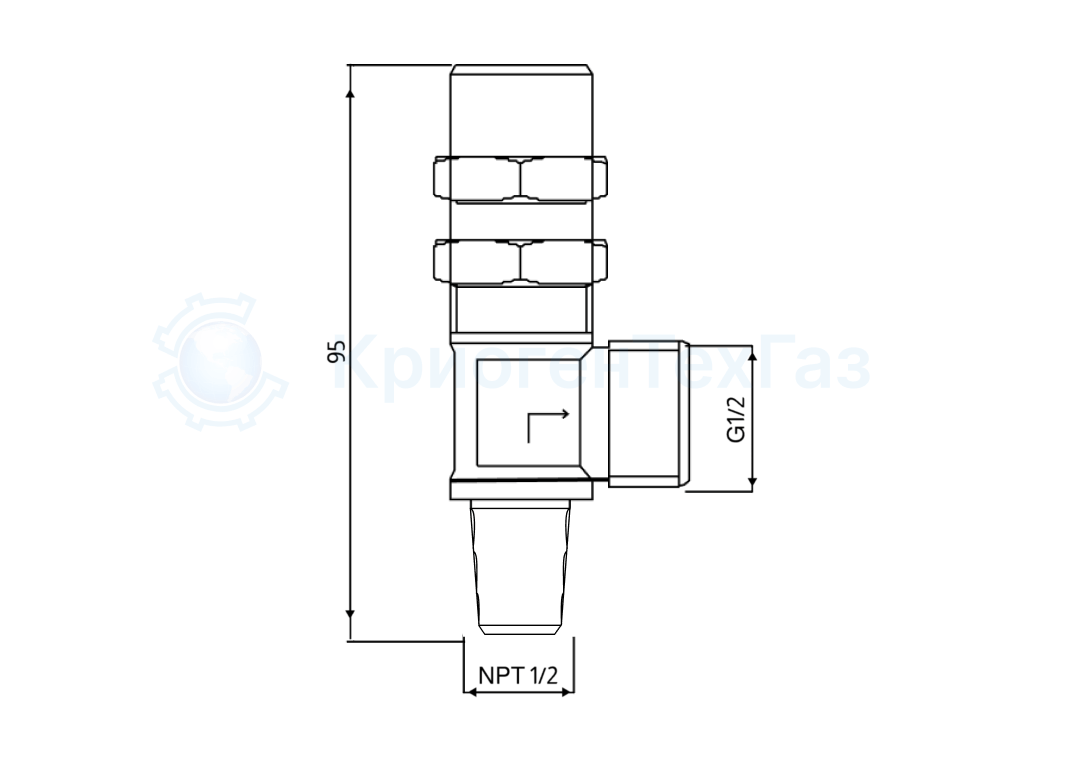

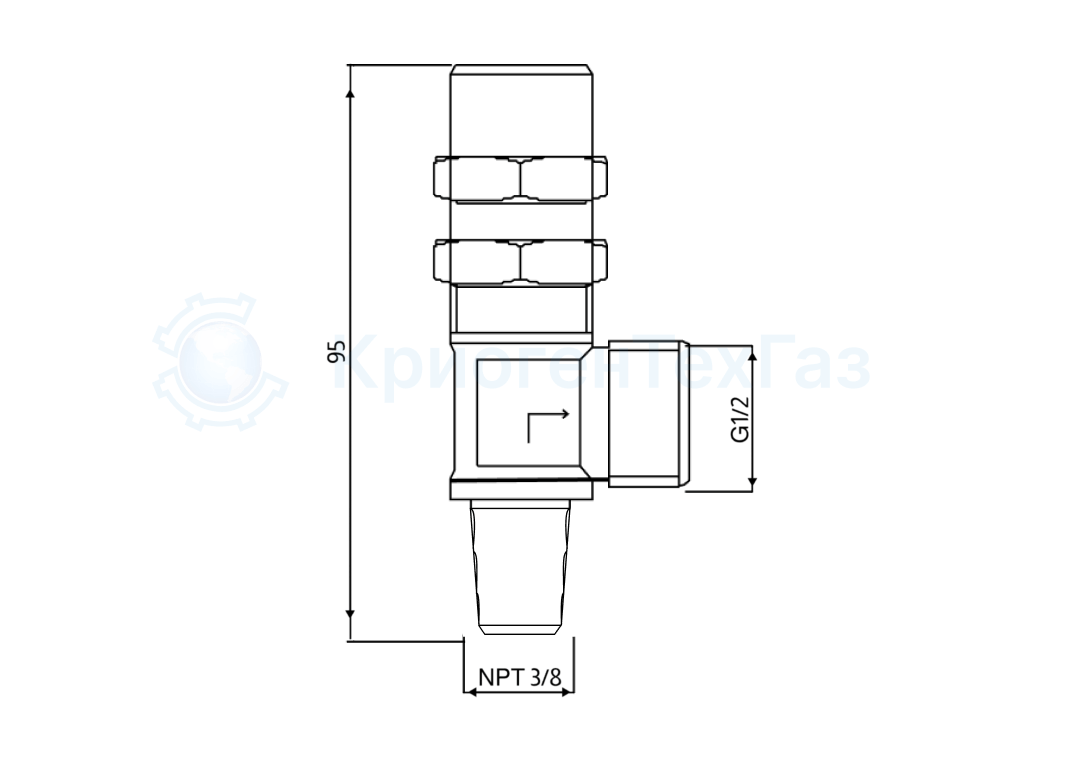

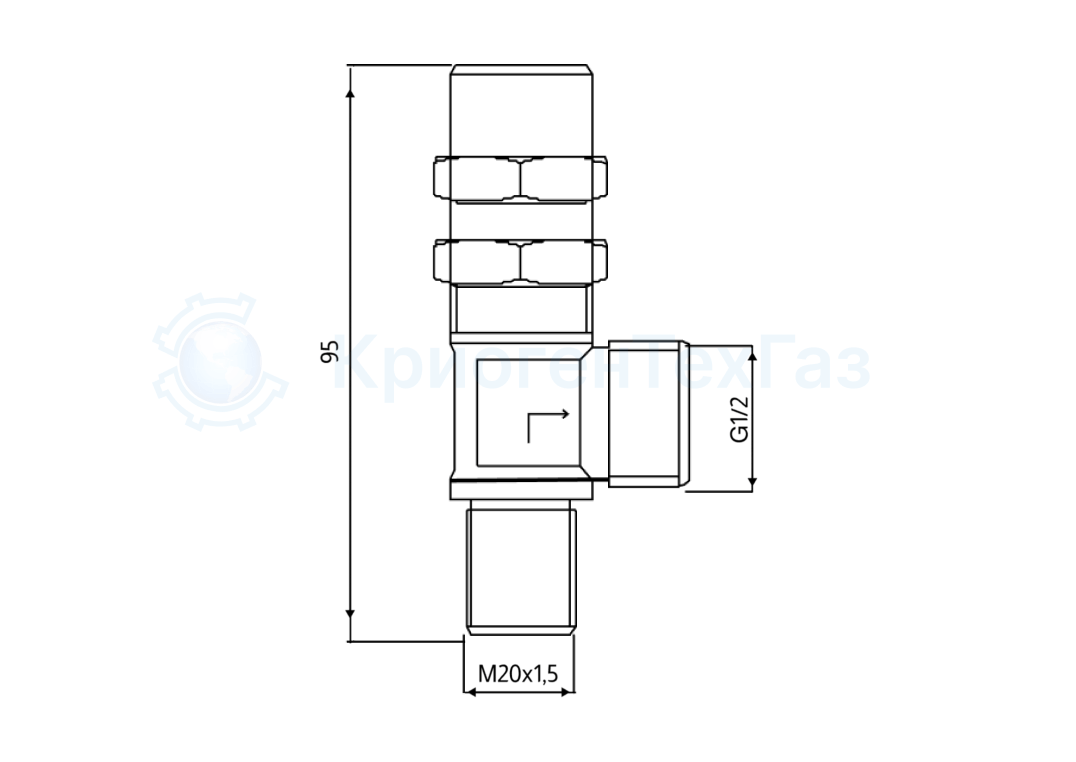

Варианты соединительной резьбы (под заказ)

сертификаты, подтверждающие качество

Код для заказа клапана предохранительного

пример кода

1

RV-ktg-1 — B — н/н — М20х1,5 / G1/2 — 40 — 4 — P

2

3

4

5

6

7

Расшифровка

RV-ktg-1

Модель

1

B — латунь

Материал корпуса

2

н/н — наружная резьба на входе, наружная резьба на выходе

Подсоединение на входе-выходе

3

М20х1,5; G1/2 (под заказ: G3/4; NPT3/8; NPT1/4; NPT1/2)

Типы подсоединений

4

40-300 бар

Давление, бар

5

6

4 (7 и более под заказ)

Номинальный диаметр на выходе (ДУ), мм

P — PTFE / PA

Уплотнитель клапана

7
