Предохранительные клапаны

При работе в условиях низких температур криогенной среды, существует увеличенный риск снижения пластичности материала, что приводит к его хрупкости. Для предотвращения подобного явления, необходимо правильно подобрать материалы и разработать

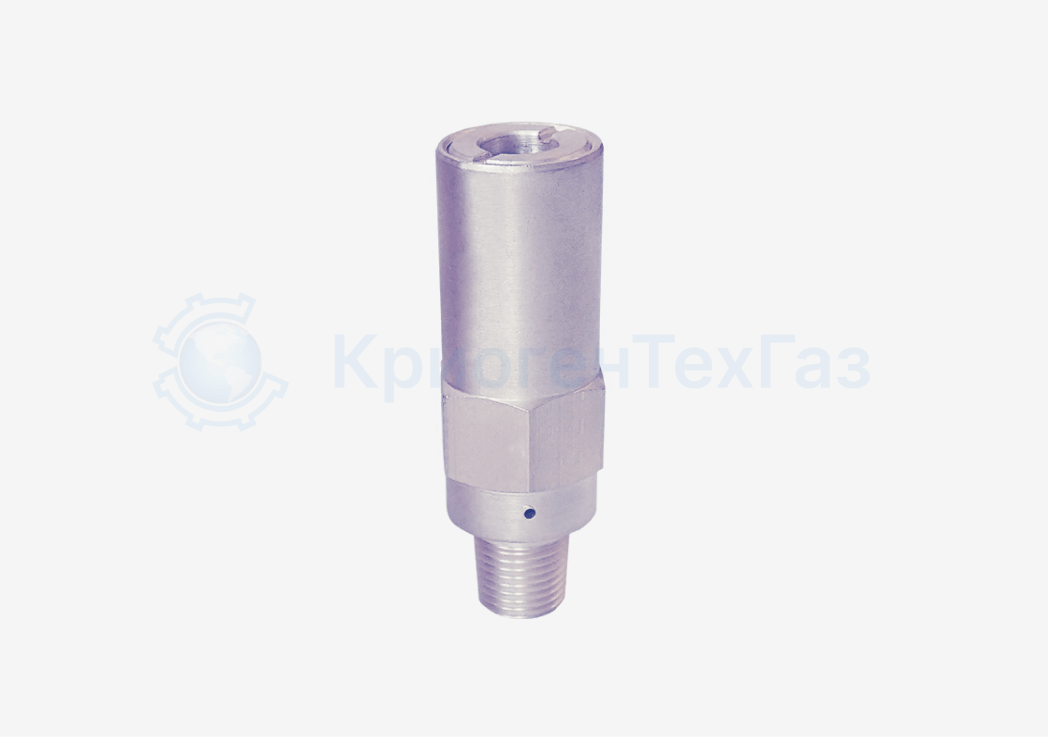

Клапан предохранительный криогенный RV-ktg-2

Температура эксплуатации

от -196 до +260 °C

Рабочее давление

от 1,0 до 3,5 МПа (10-35 бар)

Ду

7 мм (10 и более под заказ)

Корпус

латунь, нержавеющая сталь

Возможность регулировать давление

нет

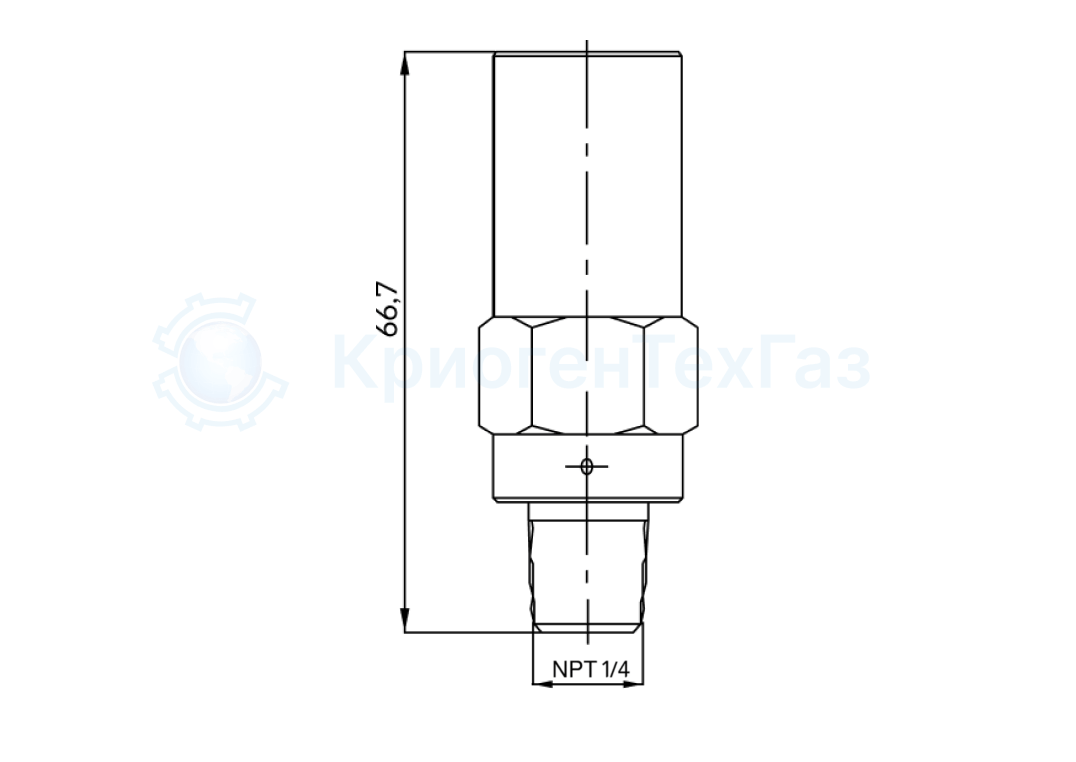

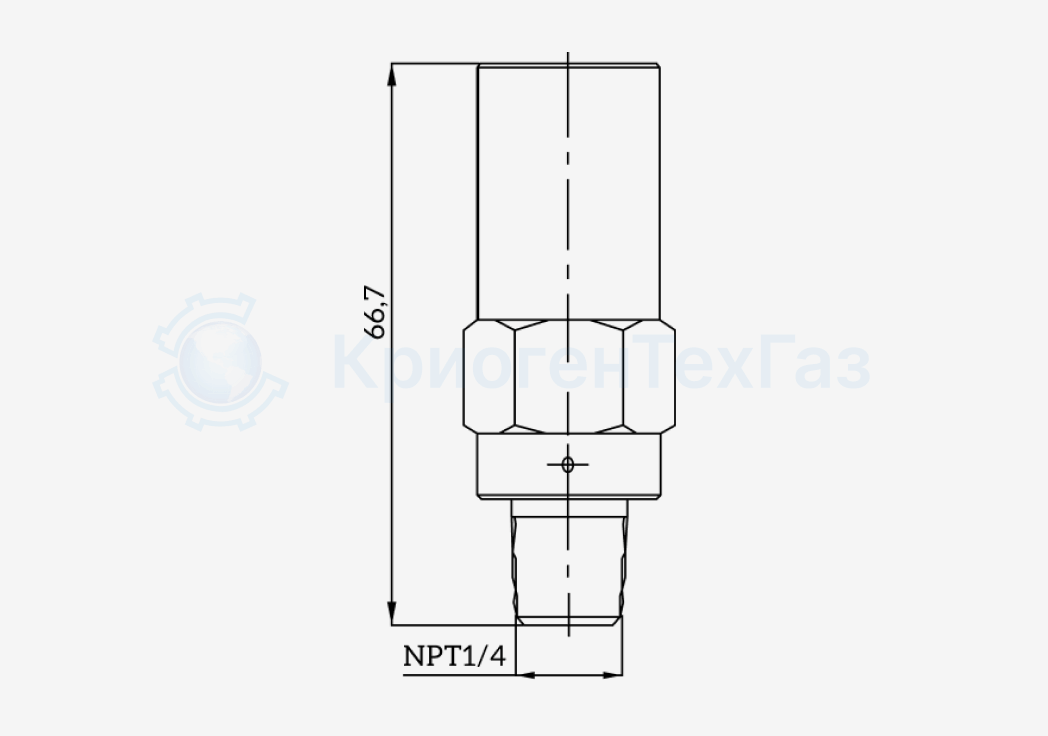

66,7 мм

Высота изделия

0,095 кг

Масса изделия

Клапан RV-ktg-3
от 0,05 до 1,6 МПа (0,5-16 бар)

Подсоединение на входе

наружная коническая резьба NPT1/4
(под заказ NPT3/4, NPT20)

Клапан RV-ktg-2 (криогенный)
от 1,6 до 5,0 МПа (16-50 бар)

Клапан RV-ktg-1

от 4 до 30 МПа (40-300 бар)

Подсоединение на выходе

внутренняя резьба

Клапан RV-ktg-4 (криогенный)
от 1,0 до 4,0 МПа (10-40 бар)

Производитель

Россия, «КриогенТехГаз»

Рабочая среда

азот N2

аргон Ar

кислород О2

воздух Air

углекислый газ СО2

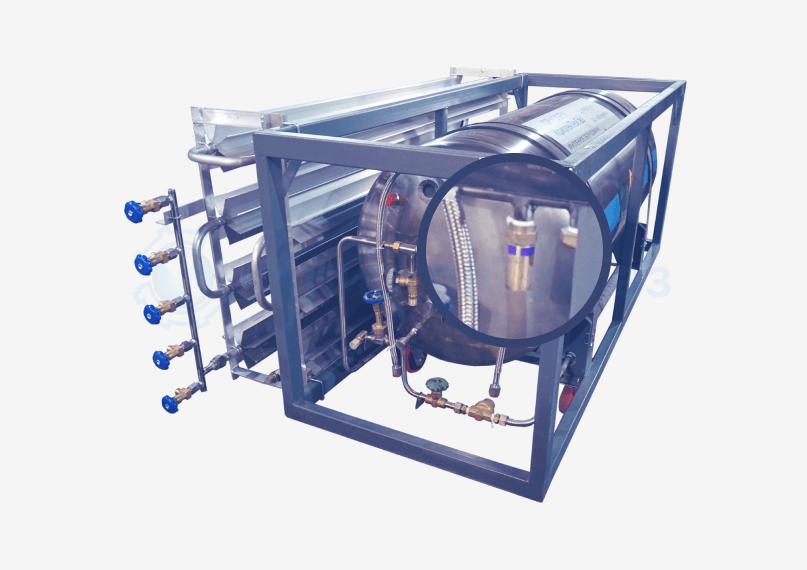

Галерея фото

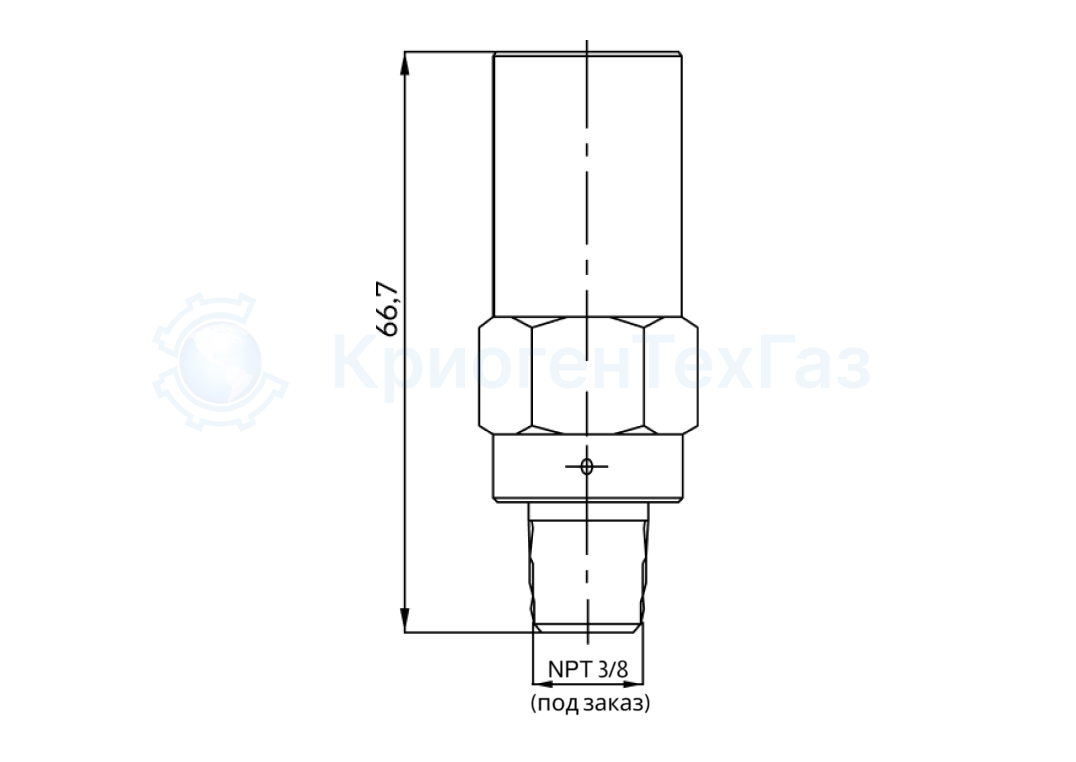

Варианты соединительной резьбы (под заказ)

Клапан латунь

Клапан никелированная латунь

сертификаты, подтверждающие качество

Код для заказа клапана предохранительного

пример кода

1

RV-ktg-2 — B — н/в — NPT1/4 — 10 — 7 — P

2

3

4

5

6

7

Расшифровка

RV-ktg-2

Модель

1

B — нержавеющая сталь, SS — нержавеющая сталь

Материал корпуса

2

н/в — наружная резьба на входе, внутренняя резьба на выходе

Подсоединение на входе-выходе

3

NPT1/4 (под заказ NPT3/4)

Типы подсоединений

4

10-35 бар

Давление, бар

5

6

7

Номинальный диаметр на выходе (ДУ), мм

P — PTFE

Уплотнитель клапана

7
